Изготовления стропильной системы из дерева

Расчет стропил своими руками: используем в работе онлайн калькулятор

Стропильная система – «скелет» любой кровельной конструкции. От правильности его изготовления и установки напрямую зависит надежность, качество и долговечность сделанной крыши. При желании с обустройством стропильной системы можно справиться самостоятельно. Хотите узнать как? Изучите следующее руководство!

Разновидности стропильных систем

Существуют наслонные и висячие стропильные системы. По статистике чаще всего применяются конструкции наслонного типа. При обустройстве такой системы стропила упираются в мауэрлат. Функцию центральной части выполняет простой коньковый прогон. Для увеличения прочности системы монтируются поддерживающие балки.

В случае же с висячими стропилами конструкция системы комплектуется дополнительными стойками, способствующими оптимальному распределению нагрузки по всей площади кровельной конструкции.

Изготовление и монтаж стропил обеих разновидностей осуществляется в аналогичной последовательнос ти, но с учетом перечисленных выше особенностей и различий.

Видео — Стропильная система

Конструкция стропильной системы

Любая стропильная система состоит из таких основных компонентов:

• стропильные ноги. Монтируются параллельно по отношению к скатам. Предотвращают прогиб кровельной конструкции;
• прогон. Представляет собой поперечный брус, устанавливаемый продольно сверху;
• лежни и стойки – поддерживают прогоны стропильной конструкции;
• подкосы – компоненты подстропильной фермы, благодаря которым обеспечивается дополнительная устойчивость стропил.

Для расчёта используйте калькулятор расчета длины стропильных ног.

Из чего делать стропила?

Чаще всего стропила изготавливаются из хвойной древесины. Это сравнительно недорогой, достаточно прочный и простой в обработке материал

В случае самостоятельного изготовления стропил лучше всего использовать брус сечением 10х10 либо 15х15 см.

Также при выборе древесины нужно обращать внимание на ее влажность. Максимально допустимый показатель – 20%. При более высоких значениях материал даст усадку, что приведет к нарушению конфигурации всей кровельной системы.

Цены на различные виды бруса

Видео — Ошибки строительства крыши

Предварительные расчеты

Рассчитываем оптимальную длину стропил. Стандартная длина изделий фабричного изготовления составляет 450 или 600 см. При необходимости длину стропил можно изменять.

Для определения оптимального сечения бруса нужно знать следующее:

Необходимая информация приведена в следующей таблице.

Таблица 1. Выбор шага установки стропил в зависимости от их длины и сечения

Длина стропил, м	Расстояние между стропилами, см	Размер сечения бруса стропил, см
До 3	120	8х10
До 3	180	9х10
До 4	100	8х16
До 4	140	8х18
До 4	180	9х18
До 6	100	8х20
До 6	140	10х20

Остальные элементы кровельной системы должны иметь такие сечения:

• мауэрлат – 10х10 либо 15х15 см. Также допускается монтаж мауэрлата из бруса сечением 10х15 см;
• диагональные стропильные ноги и ендовы – 10х20 см;
• затяжки – 5х15 см;
• прогоны – 10х10, 10х20 см;
• подкосы – 10х10 или 15х15 см;
• подшивочные доски – 2,5х10 см;
• ригели – 10х15 или 10х20 см.

Зная длину и сечение стропил, а также шаг их монтажа, вы с легкостью рассчитаете нужное количество элементов, ориентируясь на длину стены строения.

Дополнительно должен быть выполнен расчет стропил на прогиб. То есть нужно узнать, насколько стропила смогут прогнуться, пока не сломаются. К примеру, при конструировании мансардной кровельной конструкции расчет фермы надо сделать так, чтобы прогиб составлял не более 1/250 от протяженности участка, который подвергается давлению.

Исходя из вышесказанного, если длина стропил равна 500 см, максимально допустимое значение прогиба составит 0,2 см. Показатель кажется несущественным, но в случае его превышения прогиб кровли будет зрительно заметен, да и на надежности конструкции это отразится не лучшим образом.

Видео — Расчет стропил своими руками

Превращаем деревянный брус в стропила

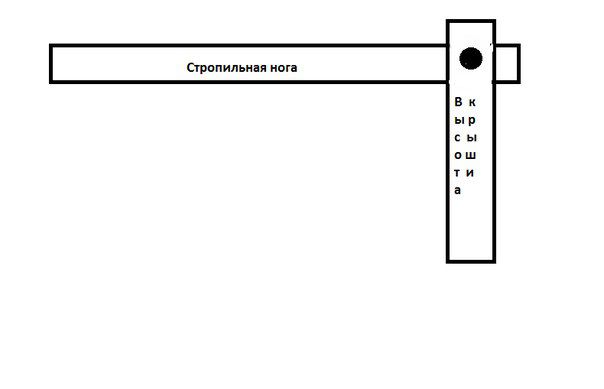

Изготавливаем шаблон, с помощью которого будет выполняться дальнейшая работа. Стропила имеют однотипную конструкцию, так что шаблон позволит вам сэкономить силы и время.

Соединяем две доски по одному краю гвоздем. В результате вы должны получить конструкцию, напоминающую ножницы.

Ставим свободные края «ножниц» на опоры в точках будущего размещения стропил. Это позволит определить уклон кровельного ската.

Берем дополнительную пару гвоздей и фиксируем угол, установленный между досками. На этом шаблон готов. Дополнительно зафиксируйте его поперечной перекладиной. Чтобы установленный угол уклона кровельного ската не менялся под воздействием нагрузок, перекладину крепите саморезами.

Будьте предельно внимательны при создании шаблона. Даже из-за малейших отклонений вся конструкция может испортиться.

Далее делаем новый шаблон для подготовки монтажных зарезов на элементах системы. Используйте фанеру толщиной 0,5 см. Для укрепления применяйте 2,5-сантиметрову ю доску. Размеры зарезов подбирайте с учетом сечения используемых стропил.

С помощью готовых шаблонов делаем зарезы и начинаем собирать ферму.

Видео — Стропильная система двускатной крыши

Порядок сборки фермы

Конструкция включает в себя опорные ноги и соединяющие компоненты. Ферма напоминает треугольник. Выполните работу в указанной последовательнос ти, и готовая конструкция сможет достойно переносить все поступающие нагрузки.

Ферму можно делать на земле с дальнейшим подъемом наверх либо же прямиком на крыше. Первый вариант более прост и удобен в выполнении.

Стропильную ферму собираем в следующем порядке. Сначала обрезаем заготовленный материал до нужного размера, стыкуем бруски верхними краями и скрепляем с помощью шурупов. Для предотвращения появления трещин в местах скрепления предварительно просверливаем в брусках отверстия диаметром немного меньше размера крепежных элементов.

Также для соединения стропильных ног используем ригель. Фиксацию выполняем на полметра ниже верхней точки скрепления элементов. Ригели будут способствовать повышению жесткости конструкции и исключат риск прогиба. Крепление ригеля выполняем в выемках, предварительно обустроенных в стропилах посредством вырубки.

При необходимости стропила срезаются под углом, если этого требуют особенности обустраиваемой кровельной конструкции.

Установка стропильной фермы

Установку стропильных ферм выполняем в следующей последовательнос ти:

При установке крайних ферм придерживаемся следующих важных правил:

• основание треугольника устанавливаем на мауэрлат либо же верхний сруб в случае обустройства крыши деревянного строения;
• предварительно делаем в основании несколько отверстий для его последующего скрепления со срубом;
• обязательно контролируем прямолинейность установки фермы. Для этого используем отвес, закрепленный на ригеле;
• основание стропильной фермы закрепляем только после подтверждения ровности его установки;
• для обеспечения дополнительной устойчивости фермы закрепляем укосины от сруба к стропильной ноге. Длину подбирайте по ситуации, принципиального значения она не имеет;
• прежде чем затягивать укосину шурупами, повторно убеждаемся в прямолинейности ее размещения.

После завершения монтажа крайних ферм переходим к фиксации центральной и последующих конструкций, если их размещение предусмотрено проектом. Оптимальный шаг установки ферм – 100 см.

Для закрепления центрального стропильного треугольника используем временные укосины. После того как будет установлен козырек, укосины можно убрать. Рекомендации по креплению центральных и остальных ферм такие же, как и в случае с крайними конструкциями.

После установки всех элементов конструкции приступаем к креплению обрешетки и дальнейшему обустройству кровельной системы: влаго-, тепло- и пароизолированию , а также монтажу выбранного финишного покрытия.

Цены на различные виды крепежа для стропил

Видео – Стропила своими руками. Односкатная крыша
