Монтёрские когти. Поднимаемся на электрическую опору
Монтаж и техническое обслуживание подвесных электрических и слаботочных сетей, особенно в сельской местности, невозможен без использования незатейливых приспособлений, называемых монтёрскими когтями. Наличие подобного инструмента позволяет обойтись без дефицитных и энергозатратных самоходных подъёмников или автовышек.
Конструктивные исполнения
Вид когтей зависит от материала опоры, на которую предстоит взбираться электрику, диаметра опоры и зева когтей в их разомкнутом положении. Все типоразмеры стандартизированы в соответствии с нормами ГОСТ 14331-77, ТУ34-09-10147-88, и ТУ 34-2412-77.
Монтёрские когти для подъёма на обычные деревянные опоры, либо опоры с железобетонными приставками, включают в себя следующие элементы:
- Стальные дуги, конфигурация которых может быть в виде полукруга (для круглых опор), либо заоваленного прямоугольника (для прямоугольных опор).
- Съёмные шипы, имеющие различной формы наконечники.
- Платформы для ступней работающего.
- Двухслойные кожаные ремни, при помощи которых производится фиксация ступни.

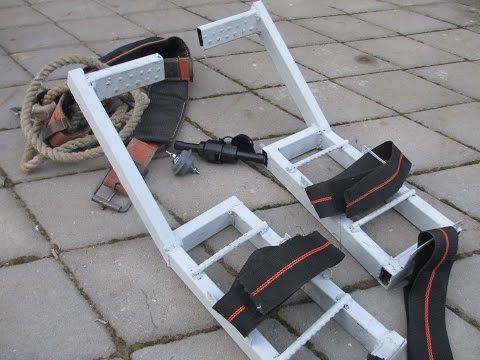

Конструктивно близки к данным изделиям так называемые монтёрские лазы. Они предназначены для подъёма электромонтёра на железобетонные опоры, а потому имеют дугу прямоугольной формы. Выпускаются и комбинированные когти-лазы. С их помощью можно взбираться на деревянные, металлические и железобетонные опоры.
Принцип действия монтёрских когтей основан на том, что под воздействием силы тяжести платформа с ногой электролинейщика начинает скользить вниз, одновременно проворачиваясь вокруг своей оси. Дуга при этом входит в препятствие с поверхностью опоры, и вонзается своими шипами в материал (для дерева), либо упирается торцом шипа в железобетон или сталь. Поскольку шипы изготавливают из закалённых конструкционных сталей марок не ниже 40Х по ГОСТ 4543-81, то самозаклинивание шипа по железобетону происходит без повреждения шипа, и, следовательно, весьма надёжно. С целью повышения безопасности количество шипов составляет не менее трёх. Для наиболее ответственных вариантов применения выпускаются сменные шипы из твёрдых сплавов типа ВК 25 или ВК 30.
С увеличением нагрузки на шипы усилие фиксирования когтей или лазов возрастает.
Монтёрские когти для работ на деревянных опорах
Конструктивные возможности серийно выпускаемых согласно ГОСТ 14331-77 монтёрских когтей для деревянных опор, представлены далее:
- Типа КМ-1 – рекомендуемый диаметр опоры 140…245 мм, зев 245±10 мм;
- Типа КМ-2 – рекомендуемый диаметр опоры 220…315 мм, зев 315±10 мм;
- Типа КМ-3 – рекомендуемый диаметр опоры 310…415 мм, зев 415±10 мм.
Платформа когтей серии КМ выполняется штампованной, с перфорируемыми отверстиями, что позволяет увеличить надёжность соприкосновения ступни с поверхностью, при одновременном снижении веса платформы. После штамповки платформа закаливается до твёрдости НRС 38…42. На одной из боковых поверхностей каждой платформы имеются ушки для прикрепления стальных дуг. По остальным краям платформы выполняются невысокие бортики, наличие которых исключает случайное соскальзывание ноги электромонтёра. На тыльной поверхности платформы для её усиления при изготовлении формуются рёбра жёсткости.
Фиксирующая часть дуги свободно проворачивается в ушках, обеспечивая фиксацию шипов по опоре в момент подъёма электролинейщика. Допустимый люфт должен быть не выше ±15º.
Быстроизнашиваемой частью монтёрских когтей являются шипы, несмотря на то, что их исходная твёрдость после закалки составляет 45…50 HRC. Для когтей по деревянным опорам шипы всегда производят с коническими наконечниками. Испытывая значительные напряжения трения, стальные шипы со временем тупятся и деформируются. Стойкость твёрдосплавных шипов значительно выше, однако они чувствительны к ударам и изгибающим нагрузкам. Замена шипов не представляет сложностей, поскольку их крепёжная часть имеет резьбу. Шипами аналогичной конструкции снабжается и задняя часть платформы.
Крепление ноги работающего к дуге когтя производится при помощи ремней. С целью обеспечения эластичности их верхняя часть изготавливается из юфти, а нижняя – из сыромятной кожи, пропитанной животным жиром. Сшивка элементов ремня выполняется капроновыми нитками, а толщина ремня и диаметр ниток рассчитываются на нагрузку не менее 140…160 кг.
Когти и лазы для работ на железобетонных опорах
Лазы и комбинированные когти рассчитываются на эксплуатацию в более тяжёлых климатических условиях – допустимый температурный диапазон их применения составляет -40…+50ºС. Маркировка таких изделий для стальных опор – КММ, комбинированных когтей-лазов для железобетонных опор – КЛМ, а универсальных монтёрских лазов – ЛУ, после чего следует порядковый номер, обозначающий технологические возможности оснастки. Дополнительным фактором выбора приспособлений такого типа является допустимое напряжение на обслуживаемой линии электропередач: оно может составлять 35 или 110 кВ. При этом допустимая нагрузка на оснастку также увеличена, и составляет не менее 180…200 кг.
- Монтёрские когти типа КММ – диаметр стальной трубчатой опоры 126…150 мм, зев когтя 136±15 мм, допустимый подъём 102±5 мм;
- Лазы монтёрские типа ЛУ – зев 168…190 мм, имеется дополнительный ремень для фиксации задней части стопы электромонтёра;
- Когти-лазы комбинированные КЛМ-1: зев 168±5 мм, подъём – 165 мм;
- Когти-лазы комбинированные КЛМ-2: зев 190±5 мм, подъём — 165 мм.
Особой конструкцией отличаются монтёрские лазы, снабжённые червячным механизмом регулирования процесса подъёма на опору, в зависимости от её состояния. Такие приспособления дополнительно содержат опорную стойку, на которой размещается сам механизм, а также тросовая петля. При обхвате опоры тросовой петлёй электролинейщик может производить шагообразные перемещения, последовательно перемещая центр тяжести тела то на одну платформу, то на другую.
Цена рассмотренных приспособлений, в зависимости от их эксплуатационных возможностей, колеблется от 2800…3200 руб., для лазов типа КМ, до 4800…5000 руб. Цена увеличивается, если в комплект входят также и сменные шипы различного исполнения.
Источник
Когти и лазы монтерские
Древолазы №2 — усовершенствованная версия разработана с учетом пожеланий покупателей. Предназначены древолазы для подъема на хвойные и лиственные деревья. Опорная вертикальная планка с внутренней.
Когти монтерские КМ-1 предназначены для подъема на деревянные и деревянные с ж/б приставками опоры линий электропередач .Диаметр опор 140-245 мм. Раствор когтя: 245+/-10 мм. Вес — 3,6кг В комплекте.
Когти монтерские КМ-2 предназначены для подъема на деревянные и деревянные с ж/б приставками опоры линий электропередач. Диаметр опор 220-315 мм. Раствор когтя: 315+/-10 мм. Вес — 4,1кг В комплекте .
Когти монтерские КМ-3 предназначены для подъема на деревянные и деревянные с ж/б приставками опоры линий электропередач. Диаметр опор 300-415 мм. Раствор когтя:415+/-10 мм. Вес — 4,5кг. В к.
Лазы универсальные ЛУ №2 Предназначены для подъема на железобетонные опоры трапецеидального сечения СВ110-1а; СВ95-1a (2а); СВ105-3,6; СВ105-5. Раствор лазов: 175/190 (+-5мм) Регулировка р.
Лазы универсальные ЛУ №3 Предназначены для подъема на железобетонные опоры трапецеидального сечения воздушных линий СВ110-1а; СВ95-1a (2а); СВ105-3,6; СВ105-5. Раствор лазов: 175/190 (+-5мм.
Лазы универсальные ЛУ тип 3 (прямая подошва) Предназначены для подъема на железобетонные опоры трапецеидального сечения воздушных линий тип СВ95-1 (2а); СВ105-3,6; СВ105-5, СВll0-la/ Раствор .
Лазы универсальные ЛУ планка, облегченные Предназначены для подъема на железобетонные опоры трапецеидального сечения СВ110-1а; СВ95-1a (2а); СВ105-3,6,-5. Раствор лазов регулируетс.
Лазы СВ-164 или СНВ 7-13 предназначены для подъема на железобетонные опоры трапецеидального сечения линий электропередач СВ-164 Комплектуются шипами со вставкой из твердого сплава. В комплект.
Лазы монтерские ЛМЦ (шип-планка) Для подъема на железобетонные центрифугированные опоры: СКЦ11-2,5-2; С1,85/10,1; С2/11,1 Раствор лаза — 300+/-5мм +доп.ремень-для жесткой фиксации н.
Лазы универсальные КРУ (усиленные) Предназначены для подъема на железобетонные опоры трапецеидального сечения CB 110-1a; CB95-1 (2а); СВ105-3,6; CB105-5. Раствор лазов 16.
Лаза КРПО предназначены для подъема на железобетонные опоры прямоугольной формы с сечением 140 х 240мм и 180 х 300мм. Шипы со вставкой из твердосплавной пластины — 8шт Раствор лаз (расстояние м.
Когти-лазы КЛМ-1 прямая стопа Раствор лаза — 168+/-4 мм Применяемость (тип опор) СВ110-1а; СВ95-1а (2а)
Лазы монтерские ЛМЦ Предназначены для подъема на железобетонные центрифугированные опоры СКЦ 11-2,5-2;С1,85/10,1; С2,55/10,1; С2/11,1; СВ-89. Раствор лаза — 300+/-5мм Масса в комплекте с .
Лазы КЦО — усовершенствованный аналог лаз ЛМЦ для подъема на центрифугированные опоры СКЦ11-2.5-2, С1.85/10.1, С2/11.1. Раствор лазов: 315 мм
Когти-лазы КЛМ-1. Тип опор — СВ110; СВ95. Раствор лаза — 168+/-5 мм +доп.ремень-для жесткой фиксации ноги Когти-лазы КЛМ-1 с твердосплавными шипами — 4200руб
Когти-лазы КЛМ-2.Тип опор — СВ105. Раствор лаза — 190+/-5 мм +доп.ремень-для жесткой фиксации ноги Когти-лазы КЛМ-2 с твердосплавными шипами — 4300руб
Когти-лазы КЛМ-3. Тип опор — СВ115. Раствор лаза — 245+/-5 мм +доп.ремень-для жесткой фиксации ноги Когти-лазы КЛМ-3 с твердосплавными шипами — 4500руб
Когти монтерские КММ — для труб диаметром 136мм +доп.ремень-для жесткой фиксации ноги Когти монтерские КММ — для труб диаметром 159мм — 3990руб.
Шипы для лаз ЛУ. В комплекте 8шт: 4 малых и 4 больших. Сталь со вставкой из твёрдого сплава ВК8. Диаметр резьбы 8 мм.
Шипы для когтей В комплекте 10шт: 2 больших и 8 малых Закаленная сталь с конусной заточкой. Диаметр резьбы 8мм.
Ремни для когтей и лаз Изготовлены из натуральной кожи, двухслойные: верхний слой-юфть, хрома по ГОСТ, нижний слой из сыромятины по ГОСТ
На страницах каталога компании «Ленсталь» представлен большой ассортимент когтей монтерских. Эти приспособления предназначены, в первую очередь, для электромонтажников, осуществляющих обслуживание и ремонт уличных фонарей, кабельных и воздушных линий электропередач. Вся предлагаемая продукция сертифицирована, соответствует требованиям ГОСТа и СанПина.
Особенности лазов монтерских
В нашем интернет-магазине представлены модели для различных видов опор. Они бывают округлые, трапециевидные, конические, многогранные и цилиндрические.
- КМ-1 и КМ-2 подходит для деревянных опор. Такие когти-лазы имеют серпообразный коготь, который и цепляется за опорную конструкцию.
- ЛУ, ЛУ-2, ЛУ-3 по сути являются теми же когтями, только с прямыми элементами зацепа. Они предназначаются для подъема по жб опорам с прямоугольным, либо трапециевидным сечением.
- Лазы универсальные подходят для опор разного диаметра. Все модели дополнительно оснащены кожаными ремнями, жестко фиксирующими ногу.
Как купить
Оформить заявку на покупку или получить консультацию специалиста можно по электронной почте или телефону. Компания «Ленсталь» предлагает доступные цены на когти монтерские для деревянных опор или лазы для железобетонных конструкций. По СПб возможна доставка, а в другие города продукция отправляется транспортными компаниями.
Остались вопросы? Звоните по телефону, указанному на сайте.
